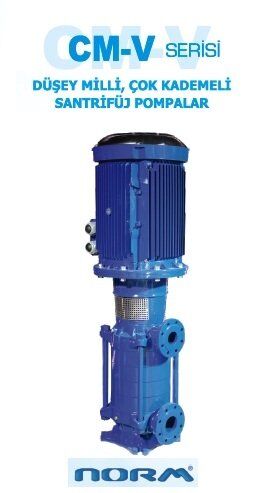

Norm CM-V 50/4 22 kW 380V Düşey Milli Çok Kademeli Santrifüj Pompa

İşletme Bilgileri

Basma Flanşı:DN 32 .. DN 65

Q (Debi):100 m3/h (max)

H (Basma Yüksekliği):175 m (max.)

Hız (Motor Devri):2900 d/dk.

Dönüş Yönü (Motor):Saat yönünde (Sağ)

t (Çalışma sıcaklığı) (1):-10 °C (min.) / +120 °C (max.)

Pd (Gövde basıncı Pmax) (2):25 bar

(1) » Basılan sıvının cinsine, çalışma sıcaklığı ve basıncına bağlı olarak pompa malzemesi farklılık gösterir.

(2) » (Pmaks : Emme Basıncı + Kapalı Vanadaki Basma Yüksekliği)

Basılabilen Sıvılar

İçinde katı parçacık ve elyaf bulunmayan, temiz veya hafif kirli, düşük vizkozitesi olan sıvıların pompalanması için tasarlanmıştır.

Teknik Özellikler

- CM-V serisi pompalar, düşey milli, çok kademeli, kapalı çarklı, difüzörlü santrifüj pompalardır.

- DN 32'den DN 65'e kadar 4 modeldir.

- Emme flanşları TS EN 1902-2/PN 16'ya , basma flanşları TS EB 1092-2/PN 40 (PN 63)'e uygundur.

- Standard üretimde, emme ve basma flanşları aynı yöndedir.

- Eksenel kuvvet, çarkta bulunan dengeleme delikleri ile dengelenmektedir.

- Standard üretimde Mil sızdırmazlığı, balanssız tipte tekli mekanik salmastra ile sağlanır.

- Dönme yönü, üstten bakıldığında saat yönündedir.

- Pompa mili ; üst kısımda motor rulmanları ile, alt kısımda ise özel bir kaymalı yatak sistemi ile yataklanmıştır.
